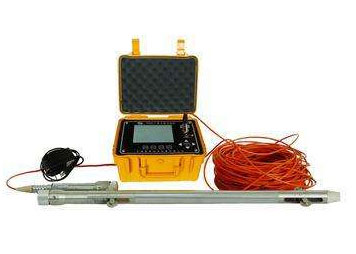

KXO-1型基坑位移测斜仪(工程测斜仪)是通过倾角精密测量确定位移的仪器,主要用于监测深基坑、边坡、地基,桥墩等基础在观测时期内的水平位移。通过钻孔方式,将测斜槽管埋入地下,当基坑、边坡、地基产生形变时,测斜槽管随之变形,测斜探头上的滑轮顺槽而上或下逐点测量,从而可测出水平位移量。
主要技术指标
1、探管尺寸: φ34㎜×800mm ;
2、加速度计传感器正交误差: ≤0.5°;
3、导轮间距: 500mm;
4、测角精度: 6mm/30m,分辨率 5″;
5、角度测量范围: 00~±300;
6、测量深度: ≤ 100m;
7、存储容量: 60个孔数据;
8、工作温度: 地面仪器 -10℃~+50℃;
井下仪器 0℃~+50℃;
9、地面控制器尺寸: 240㎜×170㎜×150 mm;
10、供电电源: 内置可充电锂电池组,充满后工作时间大于8 小时(与使用方式有关)。
|
