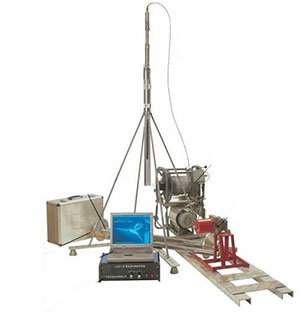

本系统主要用于钻孔灌注桩的成孔质量检测。全套设备包括井径、沉渣、垂直度的测量探头及绞车、电缆、井口滑轮等主要部件。


主要技术指标和参数

⒈  孔径测量范围：

标准配置：               Ф500mm～Ф1600mm （JJY-2型）。

用户选择配置：         A、在标准配置下，测量腿安装200mm的扩展腿，测量范围可扩展到2000mm；

                                  B、Ф1500mm～Ф2500mm （JJY-5型）；

                                  C、在用户选择配置B下，测量腿安装770mm的扩展腿，测量范围可扩展到2800mm。

⒉  孔径测量误差：   ±15mm（JJY-2型）；

                                  ±25mm（JJY-5型）。

⒊  井径仪供电电流：10mA。

⒋  井径仪灵敏度：    ≥100mV/10cm （供电电流10mA时）。

⒌  电缆长度：          100m（可配125m）。

⒍  电缆拉力：           0.35t （拉断力 0.65t）。

⒎  备有速报和检测报告的标准格式供选用。

⒏  笔记本电脑容量大，可满足存储资料的各种要求。
